一种消防车的电动绞盘装置的实用新型专利
申请号： CN201510073375.5
优先权： 暂无信息
申请日： 2015-02-12
公开/公告号： CN104724621A
公开/公告日： 2015-06-24
申请/专利权人： 苏州市捷达消防车辆装备有限公司
发明/设计人： 张建明
主分类号： B66D1/74
分类号： B66D1/74 ; A62C27/00
【摘要】：
一种消防车的电动绞盘装置，属于消防车辆技术领域。消防车包括一对车架大梁，电动绞盘装置包括电动绞盘、导绳器和控制器，特点：还包括电动绞盘箱、绞盘座固定板和绞盘座，电动绞盘箱设在一对车架大梁之间，电动绞盘箱腔的右侧构成开口，导绳器设在绞盘箱腔底板上且对应于开口的居中位置，绞盘座固定板位于电动绞盘箱腔内且对应于导绳器的左侧的位置与绞盘箱腔底板固定，控制器设在绞盘座固定板朝向上的一侧且对应于绞盘座的下方，绞盘座枢轴设在绞盘座固定板上，电动绞盘设在绞盘座上且与车载控制器电气控制连接。避免电动绞盘在清障过程中出现变形乃至损坏；结构简单，保障安全；能与车辆的一对车架大梁可靠固定，实现快捷搭载于车辆上。

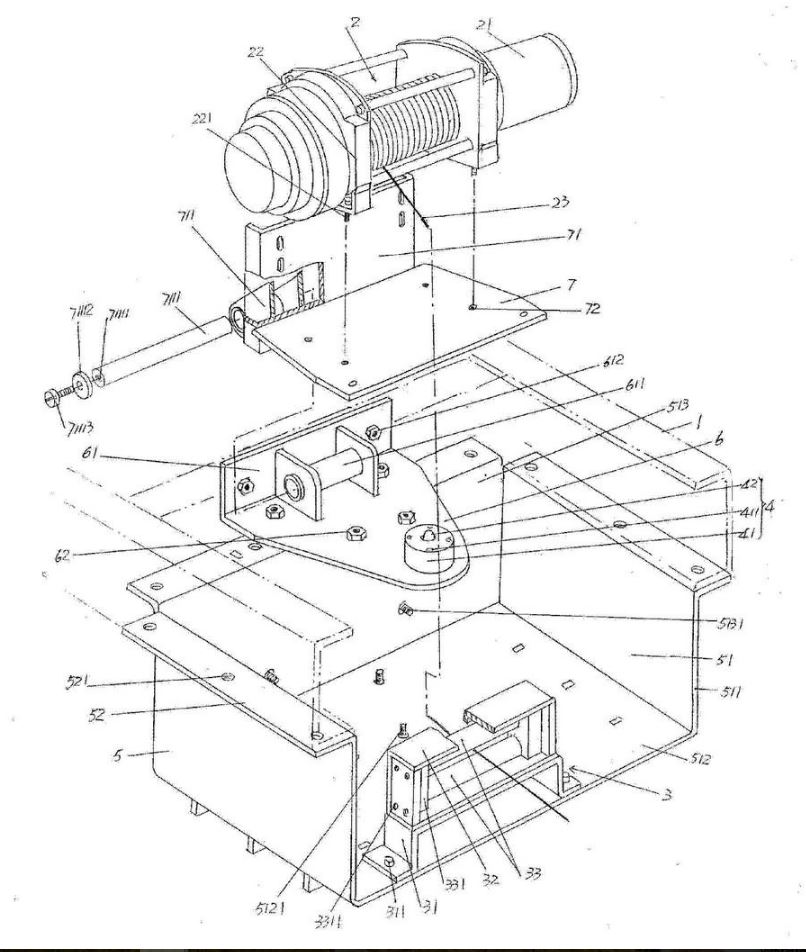

【主权项】：一种消防车的电动绞盘装置，所述的消防车包括彼此并行设置的一对车架大梁(1)，所述的电动绞盘装置包括一电动绞盘(2)、对应于电动绞盘(2)下方的一导绳器(3)和一控制器(4)，其特征在于：还包括有一电动绞盘箱(5)、绞盘座固定板(6)和绞盘座(7)，电动绞盘箱(5)在使用状态下固定在所述的一对车架大梁(1)之间，并且该电动绞盘箱(5)的电动绞盘箱腔(51)的右侧构成为开口(511)，所述的导绳器(3)设置在电动绞盘箱腔(51)的绞盘箱腔底板(512)上并且对应于所述开口(511)的长度方向的居中位置，绞盘座固定板(6)位于电动绞盘箱腔(51)内并且在对应于所述导绳器(3)的左侧的位置与所述绞盘箱腔底板(512)固定，所述的控制器(4)设置在绞盘座固定板(6)朝向上的一侧并且对应于绞盘座(7)的下方，该控制器(4)与消防车的车载控制器电气控制连接，绞盘座(7)枢轴设置在绞盘座固定板(6)上，所述电动绞盘(2)以水平卧置状设置在绞盘座(7)上并且与所述车载控制器电气控制连接。
