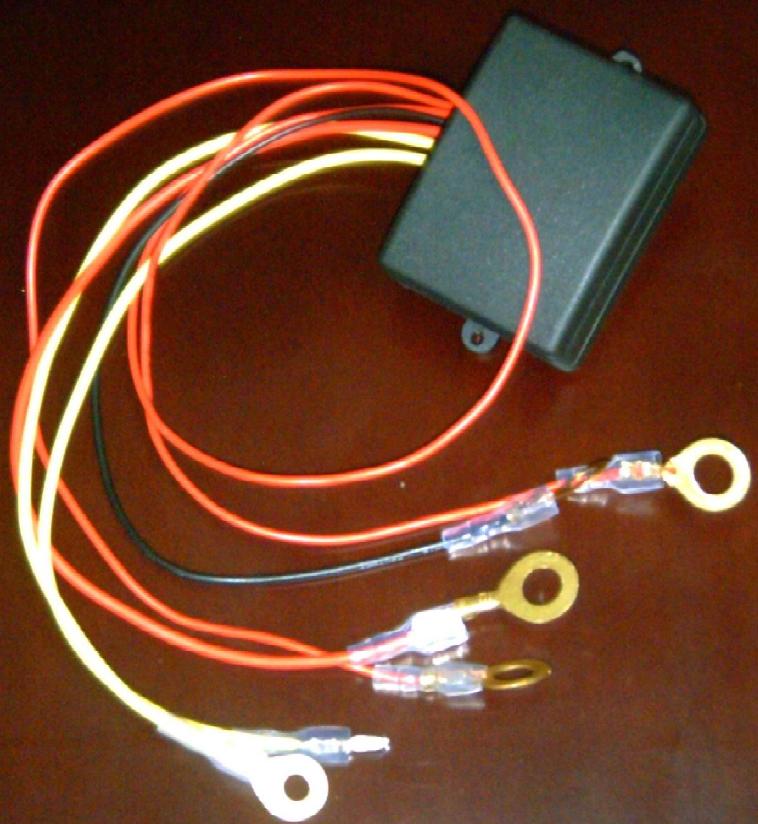

电动绞盘过流保护器
1：使用范围，电流在线测试式汽车电绞盘过载保护器是为了保护电绞盘避免因过载造成直流电机烧毁，齿轮咬死，和钢丝绳拉断而导致致命性事故而设计的，由于采用了仪表放大器在线测试电机电流技术，使绞盘产品可以在不破坏原有接线和安装方式的情况下，轻松实现绞盘的过载保护。特别适宜于电机电流大于60A，不适合用其他过流保护方式的绞盘使用。也可使用在其他直流电机保护的场合.
2：工作原理，本保护器的测试原理是在线测量流过绞盘电机主电流的任意一根连接线上的线路压降，判断电流大小，当大于预先设定的保护电流值时，切断控制主接触器的控制线，使主接触器跳开，从而实现过载保护。发生保护后只要松开开关，5秒后保护器会自然复位，可继续操作。
3：定货须知，由于在线测量的对象是绞盘上的某连接线上的压降，因此过载保护器的实际保护电流值是和该连接线的线径，长度密切相关的，因此在产品定货时需要先确定三个相关参数，1：过流保护电流大小（A）2：测量线长度（mm）3：测量线线径（mm2）
4：过流保护值的确定，过流保护器是保护电机在超出额定工作范围时起保护限制作用，它不能影响正常的工作，因此建议保护电流值应选在大于额定最大工作电流20%的情况下保护，或者力矩大于产品额定力矩的20%。比如10000磅的产品应该在拉力超过12000磅时保护。12000磅的产品应该在14400磅起保护。
5：电动机在起动时和瞬间的正反向切换时都会造成瞬间过电流，本保护器能够避开此正常的瞬间过流，不起保护.
过流保护器指标：
电源电压：12V 24V 48V 随用户确定
电流范围：100A—1000A （小电流没有意义）可调
采样方式：俘动式采样，允许0—VCC 内的任意一根流过总电流的内接线
采样介质：原有铜接线或另接标准分流器测量。
输出信号：常闭触点断开+保护信号
外接引线：+DC GND SENS+ SENS— Kin Kout ProT (6根或7根)
防护等级：IP47 全防水设计
外形尺寸：７０Ｘ４４Ｘ２６
